贴片三星电容标签识别

三星电容标签怎么看.

出厂日期在外包装上有注明，原装三星贴片电容标签在字样底部设置精细白点作防伪标记，图像清晰，布面密集，横纵距离一致，并没有其它模糊图像或条纹现象，很容易识别。

识别三星贴片电容标签上生产日期的具体看电容标签上的数字分别表示：

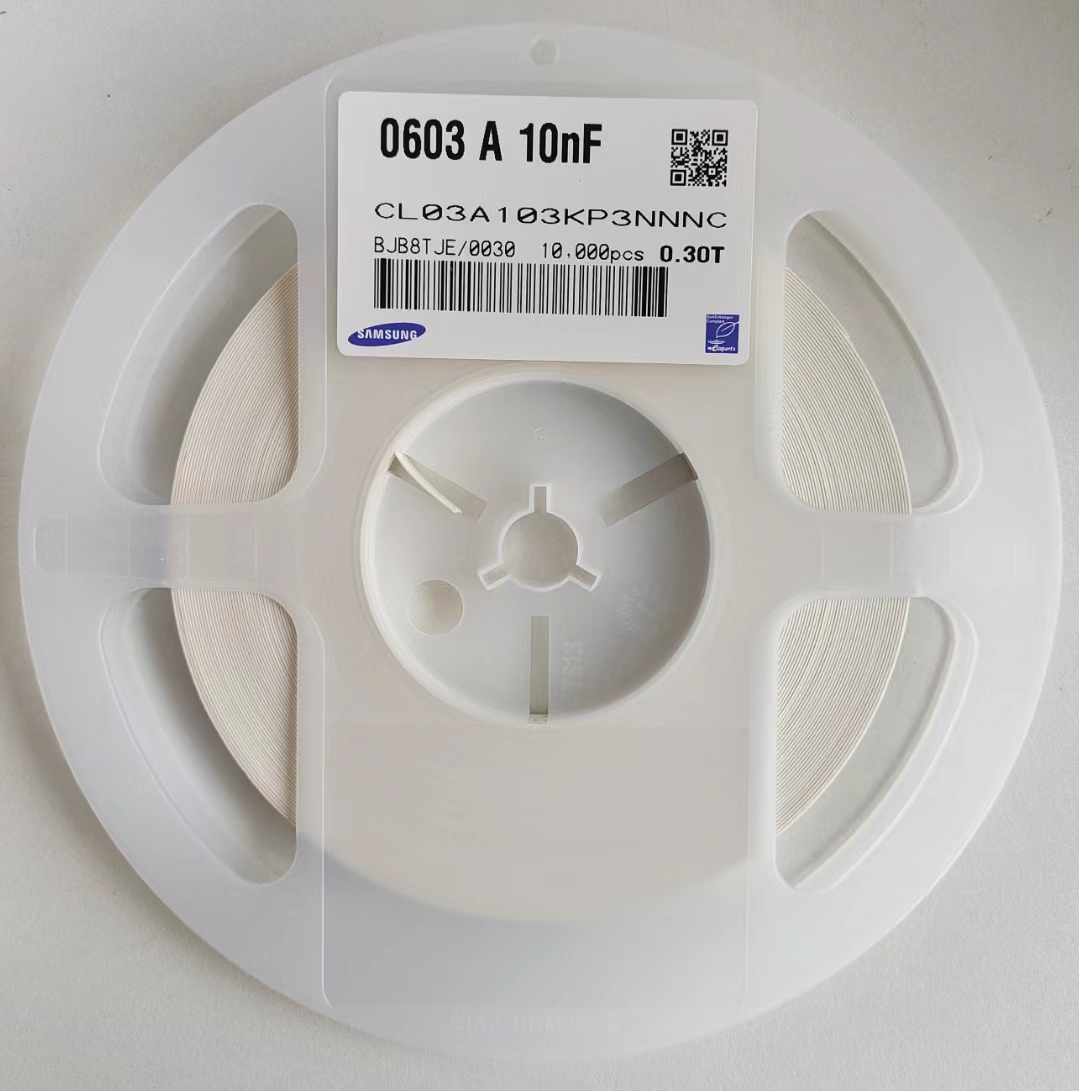

比如：BJB8TJE

第一位代表内部编号。

第二位代表年份：Y=2012，Z=2013，A=2014，B=2015，下一年依次类推。

第三位代表月份：1-9是表示1-9月份，A=10月，B=11月,C=12月。

第四位代表日期：1~9，A=10号,B=11号。依次类推。

所以举例说明：以BJB8T JE=2023年8月份29日，JB8T=2023年8月29日

产地字母代表有：K=（Korea HQ）韩国总部；M=（Mrxico）墨西哥；B=（Korea Busan）韩国釜山厂；O=（Dsem）东莞厂；P=（Philipping）菲律宾厂；S=（Soochow）苏州厂；T I J (Tsem)天津厂；T=（表示全程于天津厂制造）；I=（表示抛光制造后于天津厂制造；J=（表示谨于天津厂）。

不同的标识代表着不同的产地，代表着不同的日期。如果对于这些标识所代表的意思不了解、那么则无法准确的分析三星电容的生产日期。

三星贴片电容料号识别方法：

例如三星贴片电容型号系列：CL 10 B 104 K A 8 N N N C

CL=积层陶瓷电容

10=代表封装尺寸系列0603尺寸。 如：03=0201(0603) 21=0805(2012) 42=1808(4520)05=0402(1005) 31=1206(3216) 43=1812(4532) 10=0603(1608) 32=1210(3225) 55=2220(5750) 14=0504(1410) 01=0306(0816) 12=0508(1220)

B=代表材质为X7R材质。如：1.I类:C=C0G S=S2H L=S2L  P=P2H T=T2H  R=R2H U=U2H
II类:A=X5R  F=Y5V  B=X7R  X=X6S  Y=X7S

104=容值。电容容量用三位数表示，前面两位为有效数字，第三位为有效数字后"O"的位数。如：104 = 10 0000 （单位pF），如果中间一位为R 则表示"." 如：3R3 = 3.3pF。

K=精度误差： B=±0.1pf F=±1%    K=±10% C=±0.25pf G=±2% M=±20% D=±0.5pf J=±5% Z=+80/-20%

A=25V是指承受的耐压值 如：Q=6.3V   P=10V  O=16V  A= 25V  B= 50V  C=100V  D=200V  E=250V  G=500V  H=630V

8=厚度0.8毫米 如5=0.5毫米：3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米

N=端头类别： A=常规产品 钯/银/镍屏蔽/锡 100% N=常规产品 镍/铜/镍屏蔽/锡 100% G=常规产品 铜/铜/镍屏蔽/锡 100% L=低侧面产品 镍/铜/镍屏蔽/锡 100%N=产品编码 A=阵列（2-元素）B=阵列（4-元素） C=高频  L=LICC N=常规  P=自动

N=为特殊编码，预留给未来用途

C=包装方式： B=散装  O=纸版箱料带/10英寸料盘  E=压花纸版箱/7英寸料盘

P=散装箱  D=纸版箱料带/13英寸料盘(10000ea)   F=压花纸版箱/13英寸料盘  C=纸版箱料带/7英寸料盘  L=纸版箱料带/13英寸料盘(15,000ea)  S=压花纸版箱/10英寸料盘。
